Woodward easYgen-1000 series
is designed for a single-generator set used in critical stand-by or prime power applications with automatic changeover capability. The controllers include purpose-built algorithms and logic to start, stop, control, and protect the genset, open/close circuit breakers and mains supply monitoring with automatic changeover. Equipped with state-of-the-art communication interfaces, Woodward's easYgen-1000 Series of AMF genset controllers provides exceptional versatility and value for OEM genset packagers.
The easYgen-1000 Series is available in four versions:
8440-2255 - easYgen-1800, advanced AMF controller comes with a large liquid crystal display (LCD), I/O expansion capability, Ethernet and SD card connectivity
8440-2256 - easYgen-1700, based on easYgen-1800 platform, easYgen-1700 offers all the capabilities except Ethernet and SD card connectivity and a 240x128 pixels Monochrome LCD in same size.
8440-2253 - easYgen-1600, compact AMF controller offers a state of the art LCD, adequate on-board I/Os and common industrial connectivity

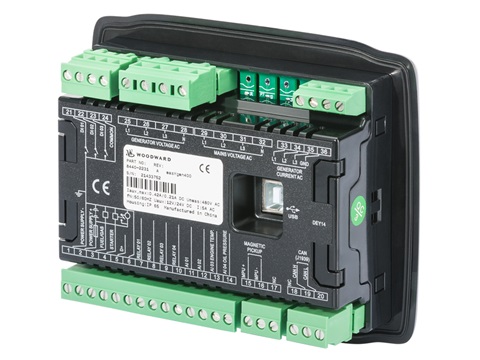

8440-2251 - easYgen-1400, small AMF controller contains a big liquid crystal display (LCD), configurable I/Os and electronic engine support.
ToolKit-SC is a single service tool for configuring easYgen-100 and –1000 series controllers. The module's password-protected integral front panel lets you adjust various parameters on-site.
easYgen 1000 Series (UL,CE)
Steuerung für automatischen Notstrombetrieb
Please contact us if you need more information.
Applikationen:
Öffnen-vor-SchließenStandardanwendung in
Bereitschaftsbetrieb(Stand-by)
AutomatischerNotstrombetrieb (ANSBetrieb)
Betrieb alsautomatischerTransferschalter (ATS)
Mietstrombetrieb
Spitzenlastbetrieb
Einfache Einrichtungund Inbetriebnahme
Hervorragende großeFlüssigkristallanzeige
Umfassender Motor-,Generator- undNetzschutz
Motorsteuergeräteschnittstelle zuElektromotoren
Programmierbare Ein-/Ausgänge
Sechs Kommunikationsanschlüsse:
Ethernet TCP/IP,
CAN J1939, RS-485,
RS232, USB,
SD-Kartenslot
Spezielle Relais fürMotor- undSchalterschnittstelle
SchaltbareParametersätze fürmobileAggregatanwendungen
Ereignisprotokoll undereignisgesteuertesDatenprotokoll
Features
Dreiphasige Effektivleistungsmessung
Betriebsarten: Die Betriebsarten AUTO, STOPP und MANUELL sind über das Bedienfeld, über diskreteEingänge oder über Schnittstellen zugänglich
Fernsteuerung über mehrere Schnittstellen und über diskrete Eingänge
Direkte Unterstützung mehrerer Motorsteuergeräte wie Bosch, Cummins, John Deere, MTU, Perkins, Scania,Volvo, Woodward
Spezielle Relaisausgänge für Anlassen und Kraftstoffmagnetspule
Ereignis- und Datenprotokollierung mit Echtzeituhr
Wartungsterminplaner mit flexiblen Mehrzweckzeitgebern
Betriebsstunden-, Start-, Wartungszähler und Überwachung
Drei schaltbare Parametersätze für AC-Systemwicklung, Nennspannung, Nennfrequenz, Nennstrom, Nennleistung, Nenndrehzahl
Konfigurierbar per Computer über USB oder Bedienfeld mit Passwortschutz
Manuelle Schalterbetätigung mit fühlbaren Tasten auf dem Bedienfeld
Benutzerdefiniertes Startlogo mit variabler Bildschirmanzeigezeit
Mehrsprachige, konfigurierbare Benutzeroberfläche
Downloads
Product Specification |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Name | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EASYGEN-1000-SERIES PRODUCT SPECIFICATION | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EASYGEN-1000 PRODUCT SPECIFICATION | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Manual |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Name | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EASYGEN-1800 TECHNICAL MANUAL | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TECHNICAL MANUAL EASYGEN 1600 | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EASYGEN-1700 TECHNICAL MANUAL | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EASYGEN-1400 TECHNICAL MANUAL | Öffnen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
